Op-Amp 기본

Op-Amp는 수동적, 능동적 요소로 구성되어 있으며 두개의 큰 차이점은 전원 공급여부이다.

Passive 요소

-R, L, C

-Diode

Active 요소

-Transister(BJT, FET)

-Amplifers

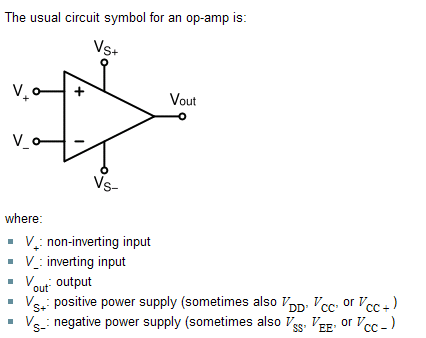

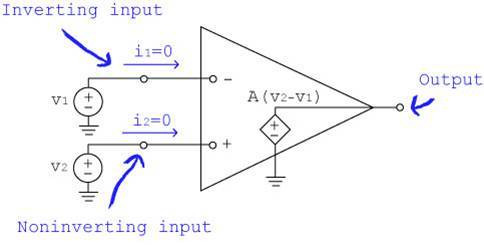

이상적 OP-Amp

-Infinite input impedance :

-Zero Output impedance :

-Infinite open-loop gain :

-Infinite bandwidth :

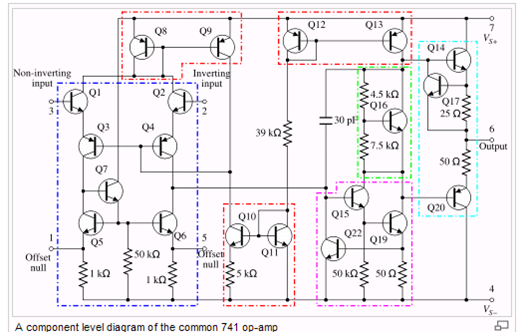

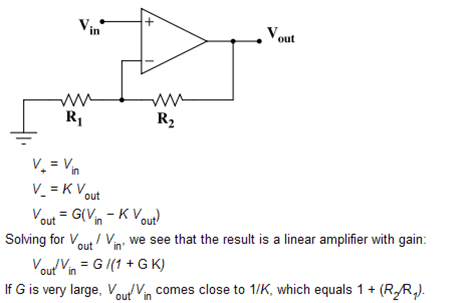

Non-inverting amplifier

:voltage divide

Inverting amplifier

Follower

-Negative feedback

-Buffer:High input impedance/Low output impedacne

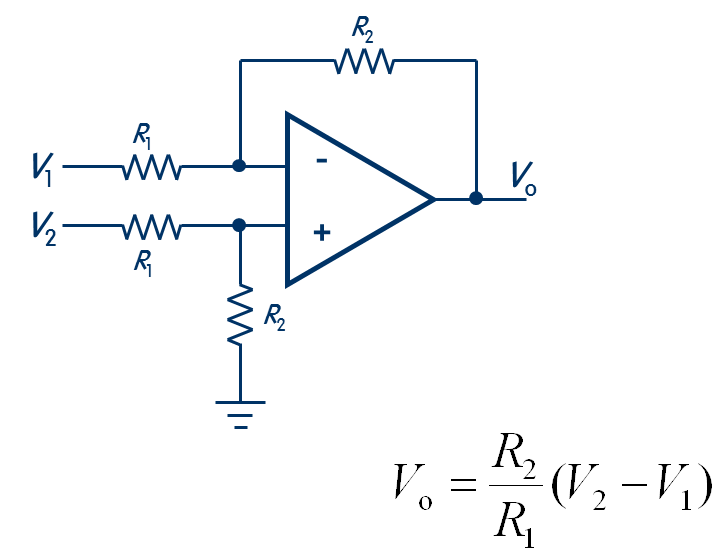

Differential Amplifier

Summing Amplifier

Integrating Amplifier

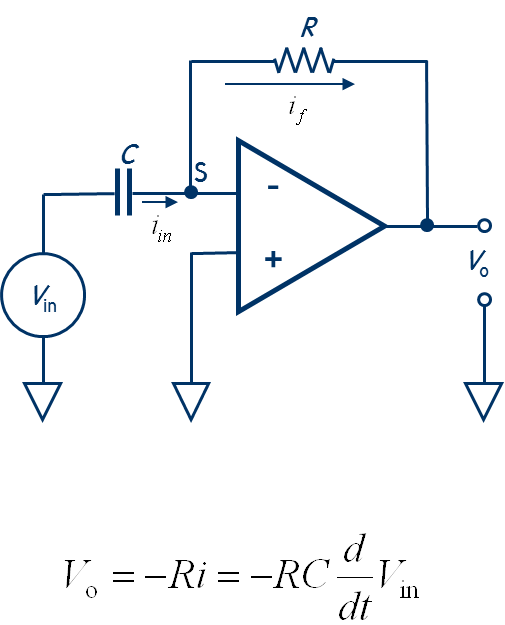

Differentiating Amplifier

이상적으로 볼때

- Input Impedance = ∞

- Output Impedance = 0

- Voltage Gain = ∞

- Common-mode Voltage Gain = 0

- Vout = 0 (두 입력이 같은 V일 때)

- 무한한 bandwidth
